Termistor NTC utilizado en la detección de temperatura del termostato del refrigerador
El controlador electrónico de temperatura no solo tiene las mismas características de temperatura que el termostato de tipo de presión, sino que también puede cambiar fácilmente las características de temperatura de acuerdo con los requisitos del fabricante del refrigerador. El proceso de cambiar las características de temperatura del termostato presión se elimina, y el proceso de la producción de nuevas piezas de las necesidades para ser organizado. Acelere el proceso de combinar nuevos productos y reduzca los costos de producción. El termostato electrónico también tiene una función de descongelación semiautomática. El calentador de descongelación se puede activar manualmente según sea necesario, y la descongelación se detiene automáticamente cuando se alcanza la temperatura establecida.
principio de funcionamiento
1.1 Fuente de alimentación

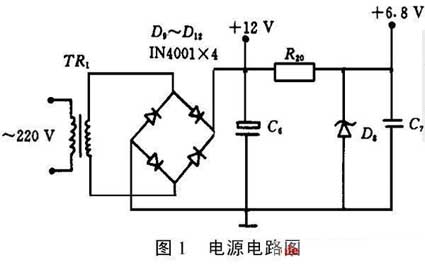

Como se muestra en la Figura 1. El transformador TR1 baja la CA 220V y luego la rectifica y filtra para generar una tensión de aproximadamente 12 V CC, que se suministra al relé del compresor RC y al relé del calentador de descongelación RH. Al mismo tiempo, después de la regulación de voltaje R20, D8, C7, la salida de voltaje de aproximadamente 6.8V CC se suministra a los circuitos de control lógicos restantes.
1.2 Control de temperatura
El controlador electrónico de temperatura utiliza un termistor de coeficiente de temperatura negativo (NTC) Rt1, Rt2 como elemento sensor de temperatura. Su valor de resistencia es de aproximadamente 3k8 a temperatura normal (25 ° C), el rango de temperatura de trabajo normal está entre -60 y +100 ° C, y está empaquetado con resina epoxi y carcasa metálica para reducir adecuadamente la sensibilidad de detección de temperatura. Tiene alta sensibilidad, pequeña inercia térmica y alta resistencia a baja temperatura. El valor de resistencia es básicamente lineal y el precio es barato en un cierto rango de temperatura, y puede ser ampliamente utilizado para el control y detección de temperatura.

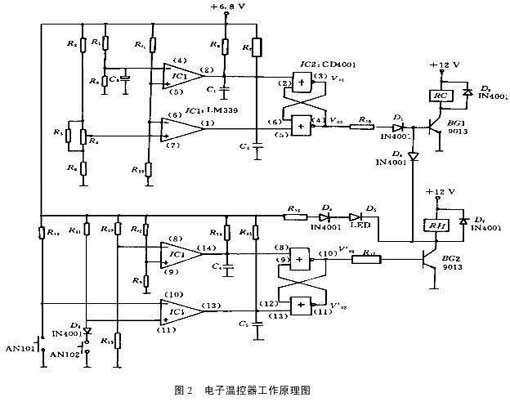

El principio de control lógico del termostato electrónico se muestra en la Figura 2. La apertura y cierre del compresor del refrigerador está controlada por la temperatura del compartimiento de refrigeración, y Rt1 (termistor de la cámara de refrigeración) es el sensor de temperatura del compartimiento de refrigeración. Rt1 y R19 forman un divisor de voltaje, a medida que cambia la temperatura del compartimiento de refrigeración. La tensión V (6) de 5,6 pines de IC1 (comparador de cuatro tensiones LM339) cambia en consecuencia. El voltaje del pin 4 de IC1 es constante.
V (4) = 30 / (30 + 20) & TImes; 6.8 = 4.1V
El voltaje en el pin 7 de IC1 está determinado por el potenciómetro de ajuste de temperatura R4. Cuando el potenciómetro R4 se ajusta a la velocidad baja (termostato del termostato), la resistencia equivalente de R3, R4 es R34 = 0.49k8. en este momento,
V (7) = (1.1 + 0.49) / (1.1 + 0.49 + 2.4) & TImes; 6.8 = 2.71V
Cuando el potenciómetro R4 se ajusta al nivel alto (el controlador de temperatura está frío), en este momento,
V '(7) = 1.1 / (1.1 + 0.52 + 2.4) & TImes; 6.8 = 1.86V
Cuando el potenciómetro R4 se ajusta a la posición media (el punto medio del termostato), la resistencia del potenciómetro R4 se selecciona para variar linealmente. En este punto, se puede calcular V "(7) = 2.3V.
Se puede ver a partir del valor de cambio de voltaje del pin 7 de IC1: V ′ ′ (7) = 0.5 (V (7) + V ′ (7))
Por lo tanto, al seleccionar adecuadamente el termistor Rt1, la temperatura de apagado del termostato puede variar sustancialmente linealmente con la posición del potenciómetro. Cuando el refrigerador está energizado, la resistencia de Rt1 es pequeña debido a la temperatura más alta. En este momento, V (6)> V (7), V (6)> V (4)
Por lo tanto, las salidas IC1 V (1) = "0" y V (2) = "1".
En este momento, la salida de 4 pines de IC2 (circuito de cuatro o sin compuerta CD4001) V02 = "1", el relé del compresor RC está aspirado y el refrigerador comienza a enfriarse. A medida que disminuye la temperatura, aumenta la resistencia de Rt1 y disminuye V (6). Cuando la temperatura baja a aproximadamente 4 ° C,
Rt1 = 6.7k8, en este momento V (6) = 4.1V
Como V (4) = 4.1V no cambia, V (6) V (7)
En este momento, V (1) = "0", V (2) = "0".
Por lo tanto, la salida de IC2 V02 = "1" permanece sin cambios y el refrigerador continúa enfriándose.
A medida que la temperatura se reduce aún más, la resistencia de Rt1 continúa aumentando. Suponiendo que el potenciómetro del termostato se coloca en el punto medio, cuando la temperatura se reduce a aproximadamente -20 ° C, Rt1 = 19,6 k8, momento en el que V (6) = 2,3 V.
Por lo tanto V (6)
La salida de IC1 es V (1) = "1" y V (2) = "0".
En este momento, la salida de IC2 V02 = "0", se libera el relé RC del compresor y el refrigerador deja de enfriarse.
Después de detener el enfriamiento, la temperatura en el refrigerador aumenta, la resistencia de Rt1 disminuye y V (6) aumenta. En este momento, V (6)> V (7) = 2.3V (posición del punto medio), pero V (6)
Por lo tanto, la salida de IC2 V02 = "0" permanece sin cambios y el compresor no funciona. A medida que la temperatura aumenta aún más, cuando alcanza aproximadamente +4 ° C, Rt1 = 6.7k8, V (6) = 4.1V.
Por lo tanto, cuando V (6)> V (7), V (6)> V (4), IC1 emite V (1) = “0” y V (2) = “1”. La salida IC2 V02 se invierte nuevamente a un alto voltaje, el relé del compresor RC se activa y el refrigerador se vuelve a enfriar. Repetidamente, la temperatura en la sonda de la cámara de refrigeración se controla para fluctuar entre +4 y -20 ° C.

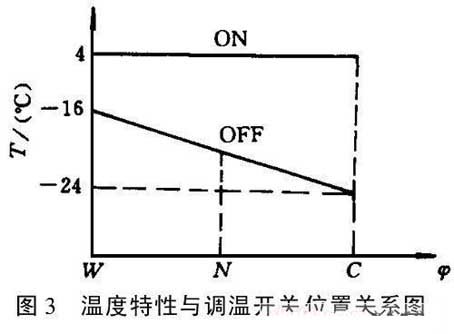

Del análisis anterior se puede ver que la temperatura de control de temperatura (C / ON, W / ON) del termostato permanece sin cambios a +4 ° C. La temperatura de apagado se puede cambiar con la posición del potenciómetro del termostato. La relación entre las características de temperatura y la posición del potenciómetro del termostato se muestra en la Fig. 3. En este caso:
C / OFF = -24 ° C, W / OFF = -16 ° C
N / OFF = -20 ° C, C / ON = W / ON = + 4 ° C
De este modo, se logran los requisitos del reinicio de temperatura constante del termostato de la serie WDF. Al cambiar los parámetros de resistencia, las características de temperatura de la apertura y la detención se pueden cambiar para cumplir con los requisitos de los diferentes usuarios.
1.3 Desescarche semiautomático
El circuito de control de descongelación semiautomático consta de la otra mitad de IC1 (comparador de cuatro tensiones LM339) y sus circuitos periféricos. Análisis de IC1:
Normalmente, cuando no se presionan los botones AN101 y AN102: el voltaje de 8 pines de IC1 V (8) = V (11) = 5.65.6 + 3 & TImes; 6.8 = 4.43V.
Voltaje de 10 pines de IC1 V (10) = 6.8V.
El voltaje de 9 clavijas del IC9 V (9) cambia con el valor de resistencia del termistor de descongelación Rt2, la temperatura aumenta, la resistencia de Rt2 disminuye y V (9) aumenta; la temperatura disminuye y V (9) disminuye.
Cuando la temperatura del compartimento congelador es alta, entonces V (9)> V (8). En este momento, incluso si se presiona el botón de descongelación AN101, ya que el terminal de salida V (14) de IC1 = "1", la salida V (01) 'de IC2 = "0". El relé de descongelación RH no está conduciendo, por lo que el calentamiento de descongelación no se realiza en este momento.
Cuando la temperatura del compartimento congelador es baja, deje que V (9) V (11), luego el terminal de salida V (13) de IC1 = "0", luego el terminal de salida V01 'del IC2 = "0" permanezca sin cambios. No se realizará el calentamiento de descongelamiento.
En este momento, si se presiona el botón AN101, V (10) = 0
Si se presiona el botón de parada de desescarche AN102 durante el proceso de calentamiento del desescarche, entonces V (8) = V (11) = 0.7V
Después de soltar el botón AN102, la salida IC2 V01 '= “0” permanece sin cambios y se mantiene el estado de enfriamiento.
Del análisis anterior se puede ver que el termostato electrónico realiza la función de descongelación semiautomática.
Del análisis anterior se puede ver que la temperatura inicial del controlador de temperatura electrónica C / ON (W / ON) = 4 ° C permanece sin cambios,
la temperatura de apagado varía entre -16 y -24 ° C, y la temperatura de restablecimiento de descongelamiento es de aproximadamente 6.5 ° C.
Alcanza los requisitos característicos de temperatura de restablecimiento de temperatura y tiene una función de descongelación semiautomática. El modelo de utilidad tiene las ventajas de precisión de control de alta temperatura, organización fácil y diseño rápido, y el cambio de la combinación de resistencia correspondiente puede cambiar fácilmente las características de temperatura de inicio, apagado y descongelación. El termostato electrónico ha sido probado en lotes y probado por fabricantes relevantes, y el mercado ha respondido bien.
