Sensor de temperatura NTC lineal de temperatura ultrabaja
El sensor lineal de temperatura ultrabaja HN110 es un nuevo tipo de dispositivo sensible a la temperatura especializado en nuestra empresa. Es un elemento de conversión lineal de temperatura-voltaje con un coeficiente de temperatura negativo (NTC).
Indicadores técnicos
Rango de temperatura:
Tipo HN110: -200- + 50 ° C; (2200 yuanes / solo)
Tipo HN111: -100– + 50 ° C; (220 yuanes / solo)
Tipo HN112: -100-50 ° C; (160 yuanes / solo)
Tipo HN113: -150--100 ° C; (1400 yuanes / solo)
Tipo HN114: -200–-100 ° C; (1700 yuanes / solo)
Valor de voltaje de referencia (0 ° C): 690-710 mV (específicamente calibrado en la fábrica);
Coeficiente de temperatura de voltaje: -2.0mV / ° C;
Desviación lineal: <± 1%;
Precisión de intercambio:
Clase I: ± 0.3 ° C;
Clase J: ± 0.5 ° C;
Clase K: ± 1.0 ° C;
Corriente de trabajo: 100μA;
Paquete básico: paquete de carcasa metálica de tipo F Φ5 × 15 mm.
Línea de extensión: línea de alta temperatura de politetrafluorocarbono de 0,8 m.

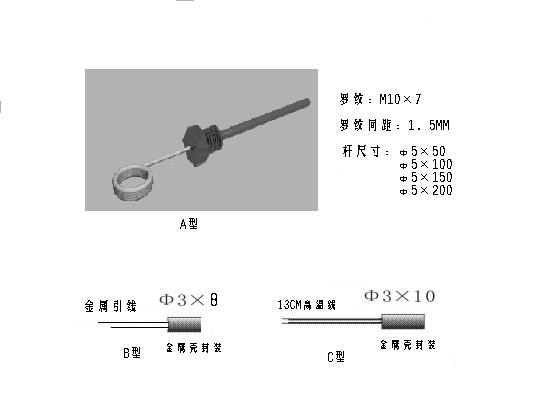

Tipo A: ver dibujo adjunto;
Tipo B: paquete de caja metálica de package3 × 8 mm (el electrodo negativo y la caja no están aislados);
Tipo C: paquete de caja metálica de package3 × 10 mm (el electrodo negativo y la caja no están aislados),
Línea de extensión: línea de alta temperatura de politetrafluorocarbono de 13 mm;
También se acepta paquete personalizado.
El producto tiene un amplio rango de temperatura (-200 ~ +50 ° C), coeficiente de alta temperatura, buena linealidad, alta intercambiabilidad, alta estabilidad, etc. así como especificaciones de voltaje de referencia de 0 ° C (690 ~ 710mV). Además, para el diseño de instrumentación, no se requiere linealización en todo el rango de temperatura, lo que simplifica el diseño y la puesta en marcha del circuito de instrumentación; Debido a las características notables mencionadas anteriormente, el problema de detectar la temperatura y el control de la temperatura en el campo de la temperatura ultrabaja está bien resuelto, y la situación de que el sensor de temperatura ultrabaja ha dependido durante mucho tiempo de los productos importados se ha eliminado por completo. Este producto se utiliza principalmente en diversas aplicaciones de control de temperatura y temperatura en el campo de la temperatura ultrabaja, tales como: Gasoducto nitrógeno líquido oxígeno líquido y otros controles de temperatura de fluidos de temperatura ultrabaja, monitoreo y telemetría inalámbricos de temperatura de clima espacial, detección de temperatura ultrabaja de naves espaciales, prueba científica de temperatura ultrabaja y otras diversas ocasiones de control de temperatura.
Indicadores técnicos
Rango de temperatura:
Tipo HN110: -200- + 50 ° C; (2200 yuanes / solo)
Tipo HN111: -100– + 50 ° C; (220 yuanes / solo)
Tipo HN112: -100-50 ° C; (160 yuanes / solo)
Tipo HN113: -150--100 ° C; (1400 yuanes / solo)
Tipo HN114: -200–-100 ° C; (1700 yuanes / solo)
Valor de voltaje de referencia (0 ° C): 690-710 mV (específicamente calibrado en la fábrica);
Coeficiente de temperatura de voltaje: -2.0mV / ° C;
Desviación lineal: <± 1%;
Precisión de intercambio:
Clase I: ± 0.3 ° C;
Clase J: ± 0.5 ° C;
Clase K: ± 1.0 ° C;
Corriente de trabajo: 100μA;
Paquete básico: paquete de carcasa metálica de tipo F Φ5 × 15 mm.
Línea de extensión: línea de alta temperatura de politetrafluorocarbono de 0,8 m.
Tipo A: ver dibujo adjunto;
Tipo B: paquete de caja metálica de package3 × 8 mm (el electrodo negativo y la caja no están aislados);
Tipo C: paquete de caja metálica de package3 × 10 mm (el electrodo negativo y la caja no están aislados),
Línea de extensión: línea de alta temperatura de politetrafluorocarbono de 13 mm;
También se acepta paquete personalizado.
