Qué significa pt100?

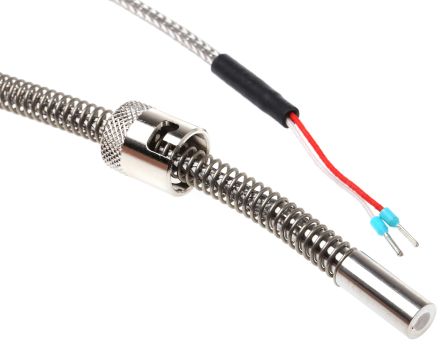

El PT100 es un sensor de temperatura y es un sensor de resistencia térmica de alambre de platino con buena estabilidad y linealidad. Puede trabajar en el rango de -200 ° C a 650 ° C.
Un detector de temperatura resistivo (RTD) es una resistencia hecha de un material. Cambia el valor de resistencia a medida que aumenta la temperatura. Si aumenta con la temperatura y aumenta el valor de resistencia, se llama resistividad positiva. Si aumenta con la temperatura y el valor de la resistencia disminuye, se llama coeficiente de resistencia negativo. La mayoría de los detectores de temperatura resistivos están hechos de metal. Entre ellos, el detector de temperatura resistivo de platino (Pt) es el más estable: resistente a ácidos y álcalis, no se deteriora, es bastante lineal ... y es el más utilizado por la industria.
El sensor de temperatura PT100 es un detector de temperatura resistivo hecho de platino (Pt) y es una resistividad positiva. La relación entre resistencia y cambio de temperatura es la siguiente:
R = Ro (1 + αT) donde α = 0.00392 y Ro es 100 Ω (resistencia a 0 ° C). T es la temperatura Celsius. Por lo tanto, el detector de temperatura resistivo hecho de platino también se llama PT100. 1: Vo = 2.55 mA × 100 (1 + 0.00392 T) = 0.255 + T / 1000.
2, al medir Vo, no se puede separar la corriente, de lo contrario el valor medido será inexacto. Análisis de circuito Dado que la fuente de alimentación es más ruidosa después de la fuente de alimentación general, utilizamos el diodo Zener como regulador de voltaje. Debido a la acción del diodo Zener de 7.2V, la suma de voltaje de la resistencia de 1K y la resistencia variable de 5K es de 6.5V. La corriente del polo emisor (colector) del transistor se determina mediante el ajuste de la resistencia variable de 5K. Y tenemos que ajustar la corriente del colector a 2.55mA, para que el voltaje de medición V sea 0.255 + T / 1000 como lo indica la flecha. Posteriormente a los amplificadores no inversores, la resistencia de entrada es casi infinita y, al mismo tiempo, se amplifica 10 veces, lo que hace que la salida del amplificador operacional sea 2.55 + T / 100. El papel del diodo Zener de 6V es el efecto del diodo Zener de 7.2V. Lo usamos para llamar a 2.55V, por lo que el voltaje de salida V1 del seguidor de voltaje también es 2.55V. La salida del amplificador diferencial es entonces Vo = 10 (V2-V1) = 10 (2.55 + T / 100-2.55) = T / 10. Si la temperatura ambiente es ahora de 25 ° C, el voltaje de salida es de 2.5V.
