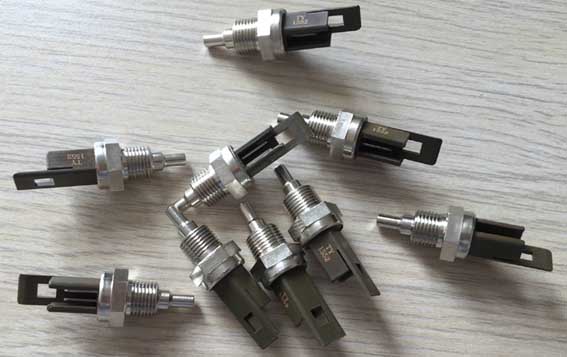

Qué es el sensor de temperatura digital?
El sensor de temperatura digital y el termistor tradicional son diferentes. Los sensores digitales de temperatura usan chips integrados, que usan tecnología de bus único, pueden reducir efectivamente la interferencia externa, mejorar la precisión de la medición. Al mismo tiempo, se puede medir directamente la temperatura en una señal digital en serie para el procesamiento de microcomputadoras, la interfaz es simple, para que la transmisión y el procesamiento de datos se simplifiquen.
El sensor de temperatura digital se puede conectar directamente al microcontrolador, ahorrando tiempo de diseño, área de PCB y costo. Pueden ser flexibles para reducir el consumo de corriente. Esto es particularmente útil para aplicaciones que funcionan con baterías. El usuario también puede programar el valor límite de temperatura (el TALLO y el BAJO), la demanda de alarma. Si se excede el límite programado, se puede interrumpir para que el microcontrolador funcione. Muchos sistemas de diseño de circuitos integrados para ahorrar tamaño de placa y reducir costos, integran ADC y DAC en un solo chip. Algunos también tienen algoritmos incorporados, utilizados para consumir la máxima potencia y mantener el ruido al menos cuando se conduce el ventilador a la velocidad óptima.
El sensor de temperatura digital se basa en los siguientes principios:
El voltaje del emisor base del transistor conectado a diodo VBE es proporcional a su temperatura. En el rango de temperatura de funcionamiento, VBE exhibe un coeficiente de temperatura negativo de aproximadamente -2 mV / ° C. De hecho, el valor absoluto de VBE varía con el transistor. Para hacer que estos cambios sean cero, el circuito debe calibrar cada transistor. La solución general a este problema es comparar el transistor ΔVBE cuando se aplican dos densidades de corriente diferentes al emisor del transistor (ver Figura 1).
Use la siguiente fórmula para encontrar la temperatura:
(1) con I1 = NI2 en la fórmula anterior,
(2) donde N: relación de corriente I1 / I2,
K: constante de Boltzmann,
q: cargar,
T: temperatura absoluta Kelvin.
N, K yq son constantes conocidas,
De modo que: ΔVBE = (constante) (T) o T = (constante) (ΔVBE) se coloca en el diodo de polarización del transistor para evitar el ruido de la interferencia de medición. El ΔVBE máximo del transistor de detección es de decenas de milivoltios, por lo tanto, la necesidad de un procesamiento efectivo de la señal del par de polos para lograr los requisitos de ADC. Ganancia de nivel con circuito de condensador conmutado y amplificador chopper. El ADC convierte la señal analógica proporcional a la temperatura absoluta en una palabra digital (expresada en ° C).
El sensor de temperatura digital se puede conectar directamente al microcontrolador, ahorrando tiempo de diseño, área de PCB y costo. Pueden ser flexibles para reducir el consumo de corriente. Esto es particularmente útil para aplicaciones que funcionan con baterías. El usuario también puede programar el valor límite de temperatura (el TALLO y el BAJO), la demanda de alarma. Si se excede el límite programado, se puede interrumpir para que el microcontrolador funcione. Muchos sistemas de diseño de circuitos integrados para ahorrar tamaño de placa y reducir costos, integran ADC y DAC en un solo chip. Algunos también tienen algoritmos incorporados, utilizados para consumir la máxima potencia y mantener el ruido al menos cuando se conduce el ventilador a la velocidad óptima.
El sensor de temperatura digital se basa en los siguientes principios:
El voltaje del emisor base del transistor conectado a diodo VBE es proporcional a su temperatura. En el rango de temperatura de funcionamiento, VBE exhibe un coeficiente de temperatura negativo de aproximadamente -2 mV / ° C. De hecho, el valor absoluto de VBE varía con el transistor. Para hacer que estos cambios sean cero, el circuito debe calibrar cada transistor. La solución general a este problema es comparar el transistor ΔVBE cuando se aplican dos densidades de corriente diferentes al emisor del transistor (ver Figura 1).
Use la siguiente fórmula para encontrar la temperatura:
(1) con I1 = NI2 en la fórmula anterior,
(2) donde N: relación de corriente I1 / I2,
K: constante de Boltzmann,
q: cargar,
T: temperatura absoluta Kelvin.
N, K yq son constantes conocidas,
De modo que: ΔVBE = (constante) (T) o T = (constante) (ΔVBE) se coloca en el diodo de polarización del transistor para evitar el ruido de la interferencia de medición. El ΔVBE máximo del transistor de detección es de decenas de milivoltios, por lo tanto, la necesidad de un procesamiento efectivo de la señal del par de polos para lograr los requisitos de ADC. Ganancia de nivel con circuito de condensador conmutado y amplificador chopper. El ADC convierte la señal analógica proporcional a la temperatura absoluta en una palabra digital (expresada en ° C).
