PTCR Thermistor mehrere Eigenschaften Analyse
1, PTCR-Thermistor - Temperatureigenschaften:

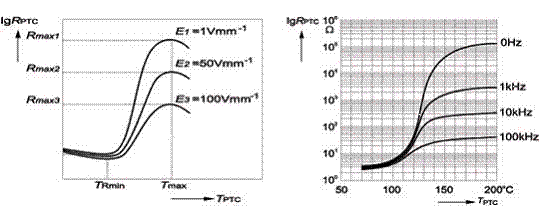

Die Widerstandstemperaturkennlinie wird in der angegebenen Spannung, dem Widerstandswert des PTCR-Thermistors und dem Widerstandswert der Beziehung zwischen der Körpertemperatur definiert (Abbildung 1). Die Messung des Nullleistungswiderstands sollte im Superthermostatbad durchgeführt werden. In der Regel wird eine Impulsspannung verwendet. Bei niedrigen Anforderungen an die Impulsleistung ist die Ausgangsimpedanz und die Ausgangsamplitude stabil. Messen des Stroms, der durch den Temperaturanstieg des Kaltleiters verursacht wird, sollte in einem vernachlässigbaren Bereich geregelt werden. Abbildung 2, 3 für die verschiedenen Spannungs-und Frequenz-Widerstand-Temperatur-Kennlinien der Kurve. Wie aus der Abbildung ersichtlich ist, nimmt der Widerstand bei gleicher Temperatur mit zunehmender Prüfspannung oder -frequenz deutlich ab.
2, PTCR-Thermistor - Volt-Ampere-Eigenschaften:

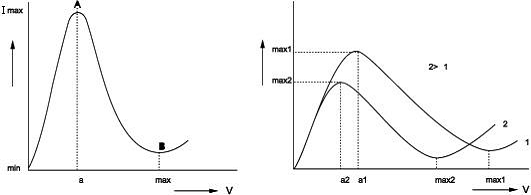

V - Ante Sex bezieht sich im Allgemeinen auf die 25 ℃ in ruhender Luft, die Beziehung zwischen der an den beiden Anschlüssen des Thermistors anliegenden Spannung und dem Strom unter stabilen Bedingungen, um das thermische Gleichgewicht zu erreichen. Der Kaltleiter im aktuellen Betriebszustand der Spannungs- und Stromkennlinie (Bild 4).Ⅰ ist keine Aktion oder linearer Bereich, Ⅱ für die Übergangszone, Ⅲ für die Durchschlagszone. Bei der Messung der Volt-Ampere-Kennlinie sollte versucht werden, die Umgebungstemperatur konstant zu halten. Der aktuelle Wert sollte in der Temperaturbilanz des Widerstandskörpers abgelesen werden. Die Messschaltung ist in Abbildung 6 dargestellt. Figur 5 für den gleichen Kaltleiter bei unterschiedlichen Temperaturen gemessene Volt-Ampere-Kennlinie.
Abbildung 4. V-Amp-Kennlinie Abbildung 5. V-Amp-Eigenschaften bei verschiedenen Temperaturen
Abbildung 6. Volt-Ampere-Kennlinie 7. Prinzip der Messung der Strom-Zeit-Charakteristik
3, PTCR-Thermistor - Strom - Zeit-Eigenschaften:
Strom-Zeit-Kennlinie bezieht sich auf den Thermistor in der Prozessspannung des Aufbringens Die Eigenschaften des Stroms mit der Zeit (Abbildung 8). Strom-Zeit-Kennlinien werden üblicherweise mit einem Speicheroszilloskop gemessen. Die Grundschaltung ist in Abb. 9 für den Verlauf des Einwirkungsstroms und der Einwirkungszeit dargestellt. Wie aus der Abbildung hervorgeht, fällt die Betriebszeit des Kaltleiters mit zunehmendem Einschaltstrom abrupt ab. Darüber hinaus werden die Einwirkungszeit und Widerstandstemperaturkoeffizienten, die angelegte Spannung auf die Wärmekapazität des Thermistors zusammen.
Abbildung 8. Eigenschaften für die aktuelle Zeit 9. Aktionsstrom - Aktionszeitkurve
Die Widerstandstemperaturkennlinie wird in der angegebenen Spannung, dem Widerstandswert des PTCR-Thermistors und dem Widerstandswert der Beziehung zwischen der Körpertemperatur definiert (Abbildung 1). Die Messung des Nullleistungswiderstands sollte im Superthermostatbad durchgeführt werden. In der Regel wird eine Impulsspannung verwendet. Bei niedrigen Anforderungen an die Impulsleistung ist die Ausgangsimpedanz und die Ausgangsamplitude stabil. Messen des Stroms, der durch den Temperaturanstieg des Kaltleiters verursacht wird, sollte in einem vernachlässigbaren Bereich geregelt werden. Abbildung 2, 3 für die verschiedenen Spannungs-und Frequenz-Widerstand-Temperatur-Kennlinien der Kurve. Wie aus der Abbildung ersichtlich ist, nimmt der Widerstand bei gleicher Temperatur mit zunehmender Prüfspannung oder -frequenz deutlich ab.
2, PTCR-Thermistor - Volt-Ampere-Eigenschaften:
V - Ante Sex bezieht sich im Allgemeinen auf die 25 ℃ in ruhender Luft, die Beziehung zwischen der an den beiden Anschlüssen des Thermistors anliegenden Spannung und dem Strom unter stabilen Bedingungen, um das thermische Gleichgewicht zu erreichen. Der Kaltleiter im aktuellen Betriebszustand der Spannungs- und Stromkennlinie (Bild 4).Ⅰ ist keine Aktion oder linearer Bereich, Ⅱ für die Übergangszone, Ⅲ für die Durchschlagszone. Bei der Messung der Volt-Ampere-Kennlinie sollte versucht werden, die Umgebungstemperatur konstant zu halten. Der aktuelle Wert sollte in der Temperaturbilanz des Widerstandskörpers abgelesen werden. Die Messschaltung ist in Abbildung 6 dargestellt. Figur 5 für den gleichen Kaltleiter bei unterschiedlichen Temperaturen gemessene Volt-Ampere-Kennlinie.
Abbildung 4. V-Amp-Kennlinie Abbildung 5. V-Amp-Eigenschaften bei verschiedenen Temperaturen
Abbildung 6. Volt-Ampere-Kennlinie 7. Prinzip der Messung der Strom-Zeit-Charakteristik
3, PTCR-Thermistor - Strom - Zeit-Eigenschaften:

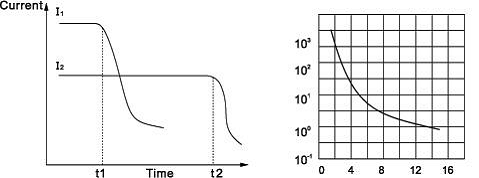

Strom-Zeit-Kennlinie bezieht sich auf den Thermistor in der Prozessspannung des Aufbringens Die Eigenschaften des Stroms mit der Zeit (Abbildung 8). Strom-Zeit-Kennlinien werden üblicherweise mit einem Speicheroszilloskop gemessen. Die Grundschaltung ist in Abb. 9 für den Verlauf des Einwirkungsstroms und der Einwirkungszeit dargestellt. Wie aus der Abbildung hervorgeht, fällt die Betriebszeit des Kaltleiters mit zunehmendem Einschaltstrom abrupt ab. Darüber hinaus werden die Einwirkungszeit und Widerstandstemperaturkoeffizienten, die angelegte Spannung auf die Wärmekapazität des Thermistors zusammen.
Abbildung 8. Eigenschaften für die aktuelle Zeit 9. Aktionsstrom - Aktionszeitkurve
