La causa de la descarga de rayos de la fuente de alimentación conmutada y varios componentes contra sobretensiones
Causas del aumento de rayo
1) Rayos (principalmente rayos indirectos):
Por ejemplo, un rayo cae en una línea exterior y una gran cantidad de corriente fluye hacia una línea externa o una resistencia de conexión a tierra, generando así un voltaje de interferencia;
Otro ejemplo es el voltaje o la corriente inducida en la línea por un rayo indirecto (como un rayo entre nubes o nubes);
Para otro ejemplo, un rayo golpea un objeto cercano y establece un campo electromagnético a su alrededor. Cuando el circuito exterior pasa a través del campo electromagnético, se inducen voltaje y corriente en la línea;
Por ejemplo, los rayos caen sobre el suelo circundante y la interferencia se introduce cuando la corriente del suelo pasa a través del sistema público de conexión a tierra.
(2) Transitorios de conmutación:
Por ejemplo, interferencia generada cuando se conmuta el sistema de alimentación principal (por ejemplo, conmutación de un grupo de condensadores de compensación);
En otro ejemplo, en la misma red eléctrica, hay algunos tipos grandes de interruptores alrededor del dispositivo que se alteran cuando están latiendo;
Para otro ejemplo, cambiar un dispositivo tiristor que tiene una línea resonante;
Por ejemplo, varias fallas sistémicas, como fallas de cortocircuito o de arco generado entre las redes de puesta a tierra del equipo o los sistemas puestos a tierra.

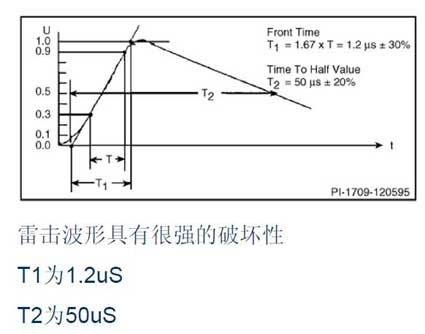

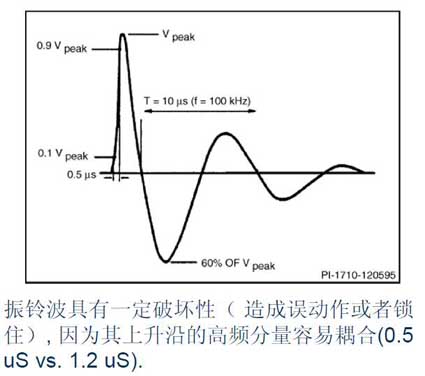

La fuente de alimentación conmutada no puede dañarse después de que ocurra una descarga eléctrica. Dos tipos comunes, "rayo" y ondas "resonantes".
1) Rayos (principalmente rayos indirectos):
Por ejemplo, un rayo cae en una línea exterior y una gran cantidad de corriente fluye hacia una línea externa o una resistencia de conexión a tierra, generando así un voltaje de interferencia;
Otro ejemplo es el voltaje o la corriente inducida en la línea por un rayo indirecto (como un rayo entre nubes o nubes);
Para otro ejemplo, un rayo golpea un objeto cercano y establece un campo electromagnético a su alrededor. Cuando el circuito exterior pasa a través del campo electromagnético, se inducen voltaje y corriente en la línea;
Por ejemplo, los rayos caen sobre el suelo circundante y la interferencia se introduce cuando la corriente del suelo pasa a través del sistema público de conexión a tierra.
(2) Transitorios de conmutación:
Por ejemplo, interferencia generada cuando se conmuta el sistema de alimentación principal (por ejemplo, conmutación de un grupo de condensadores de compensación);
En otro ejemplo, en la misma red eléctrica, hay algunos tipos grandes de interruptores alrededor del dispositivo que se alteran cuando están latiendo;
Para otro ejemplo, cambiar un dispositivo tiristor que tiene una línea resonante;
Por ejemplo, varias fallas sistémicas, como fallas de cortocircuito o de arco generado entre las redes de puesta a tierra del equipo o los sistemas puestos a tierra.
La fuente de alimentación conmutada no puede dañarse después de que ocurra una descarga eléctrica. Dos tipos comunes, "rayo" y ondas "resonantes".
2, introducción del dispositivo de protección básica contra sobretensiones

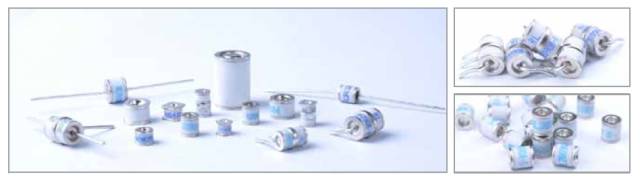

Tubo de descarga de gas cerámico GDT Tubos de descarga de gas
El tubo de descarga de gas cerámico es un dispositivo de conmutación de conducción de voltaje que se usa en paralelo entre la línea y la línea o línea del dispositivo protegido y la tierra. El tubo de descarga de gas de cerámica es el dispositivo de conmutación más utilizado en equipos de protección contra rayos. La corriente de sobretensión es grande, la capacitancia entre electrodos es tan baja como 1p, la resistencia de aislamiento es de hasta 10G y el voltaje de ruptura está más disperso.

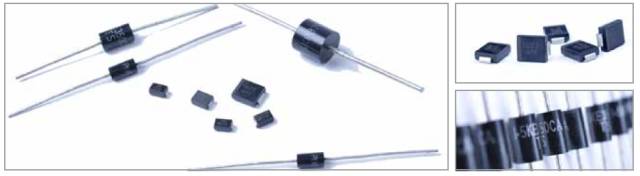

Diodo de supresión transitoria TVS
El diodo TVS es un dispositivo de protección contra sobretensión que limita el voltaje que limita el voltaje excesivo a un rango seguro a velocidades de pS, protegiendo así el circuito posterior.

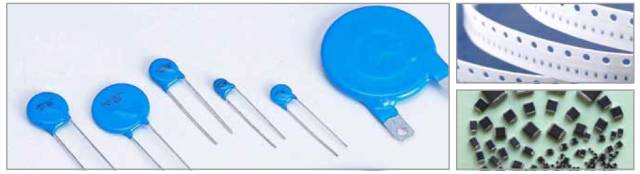

Varistores de óxido de metal
El varistor es un dispositivo de sobrevoltaje de limitación de voltaje semiconductor sinterizado utilizando óxido de zinc como material. Es ampliamente utilizado en circuitos electrónicos para protección debido a sus excelentes características no lineales y su capacidad superior de absorción de sobretensiones.

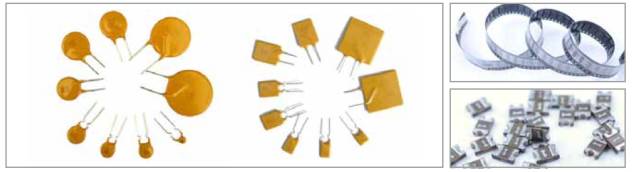

Fusible autorrecuperable PTC Coeficiente térmico positivo
Un fusible autorrecuperable es un componente de protección electrónica de sobrecorriente. El polímero orgánico polimérico se procesa mediante un proceso especial en condiciones de alta presión, alta temperatura y reacción, después de agregar material de partículas conductoras.

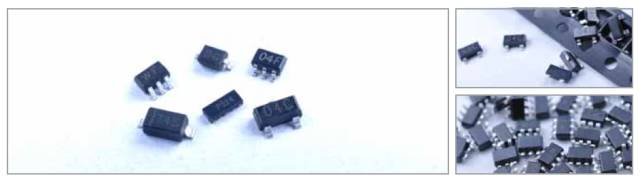

Conjunto de protección electrostática ESD / TVS
La matriz de protección electrostática tiene una velocidad de respuesta rápida, menos de 0.5 nS, bajo voltaje, pequeño volumen, alta integración y múltiples protecciones de línea de datos al mismo tiempo, y el valor de capacitancia es bajo. Hasta 0.3pF, es un dispositivo de protección de alta frecuencia ideal.
El tubo de descarga de vidrio es un dispositivo de protección contra sobretensiones que suprime los pulsos anormales de alto voltaje y protege el circuito de bajo voltaje del daño instantáneo de alto voltaje. Es un componente de protección guía que utiliza el principio de la descarga de microintervalo y se desarrolla mediante la activación de chips semiconductores. Tiene las ventajas de respuesta rápida, resistencia al impacto, rendimiento estable, buena repetibilidad y larga vida.
