Klassifizierung von Panzer thermoelements

Offenes gepanzertes Thermoelement: kurze thermische Ansprechzeit; Geeignet zum Messen von Motorabgasen usw., die eine schnelle Temperaturmessung erfordern; Die mechanische Festigkeit ist gering.
Panzer thermoelement mit Mantel verbindung: kurze thermische Ansprechzeit, hoher Nenndruck (bis 34 MPa); Nicht geeignet für Gelegenheiten mit elektromagnetischen Störungen.
Isoliertes gepanzertes Thermoelement: Die thermische Ansprechzeit ist länger als bei den beiden vorherigen Typen und die Lebensdauer ist lang; Anti-elektromagnetische Störungen; Diese Form wird häufig in Situationen verwendet, in denen keine besondere Anforderung an die thermische Ansprechzeit besteht.
Separates gepanzertes Thermoelement:  Doppelzweig, Signalstörungen vermeiden, seine Eigenschaften sind die gleichen wie der Isolationstyp.

Gepanzerte Thermoelement struktur

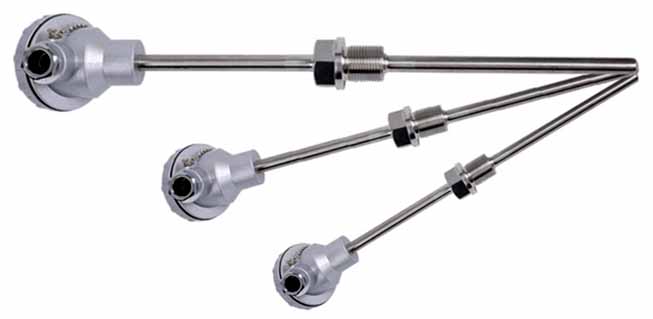

Das gepanzerte Thermoelement besteht hauptsächlich aus Anschlusskasten-, Anschluss- und gepanzerten -- komponenten usw. und ist mit verschiedenen Installations- und Befestigungsvorrichtungen ausgestattet. Die fest installierte Befestigungsvorrichtung ist für den Benutzer bei der Installation zu verwenden. Gepanzerte Thermoelemente haben fünf Bauarten: kein festes Gerät, feste Hülsenart, bewegliche Hülsenart, feste Flanschart und bewegliche Flanschart. Der Typ mit fester Ferrule ist nur für den einmaligen festen Einsatz vorgesehen, und der Typ mit beweglicher Ferrule kann für mehrere feste Anwendungen verwendet werden.

Das Arbeitsprinzip von gepanzerten Thermoelement

Das galvanische Paar wird mit zwei Leitern unterschiedlicher Zusammensetzung zusammengeschweißt. Wenn die beiden Enden unterschiedliche Temperaturen haben, wird in der Schleife ein thermoelektrisches Potenzial erzeugt. Daher ist das elektrische Paar eine Art Temperatur fühler, der die Temperatur durch Messung des thermo elektrischen Potentials misst. Es handelt sich um eine Art Konverter, der das Temperatur signal in ein elektrisches Signal umwandeln und dann über das Anzeige instrument anzeigen kann.

Das Grundprinzip der Thermoelement-Temperaturmessung ist der thermoelektrische Effekt, der zwei Metall leiter unterschiedlicher Komponenten Ende an Ende zu einem geschlossenen Kreislauf verbindet. Wenn die Temperatur der beiden Verbindungen nicht gleich ist, wird die thermo elektromotorische Kraft in der Schleife erzeugt, um einen thermo elektrischen Strom zu bilden, der der thermoelektrische Effekt ist. Das Thermoelement wird durch Verschweißen eines Endes von zwei verschiedenen Metall materialien hergestellt. Das geschweißte Ende wird als Messende und das nicht gelötete Ende als Referenzende bezeichnet. Das Referenzende ist während des Gebrauchs normalerweise konstant auf einer bestimmten Temperatur (z die Kreuzung. Bei konstanter Temperatur der Referenzklemme hängen Größe und Richtung des thermo elektrischen Potentials nur von den Eigenschaften der beiden Metall materialien und der Temperatur der Messklemme ab, nicht aber von der Feinheit und Länge des galvanischen Paares. Wenn sich die Temperatur des Messanschluss ändert, ändert sich auch das elektrische Potenzial, und es besteht eine feste funktionale Beziehung zwischen der Temperatur und dem thermo elektrischen Potenzial, und die Temperatur kann unter Verwendung dieser Beziehung gemessen werden.


Gepanzerte Thermoelement elektroden sind Leiter von zwei verschiedenen Komponenten, und die beiden Enden sind zu einer Schleife verschweißt. Das Terminal zur direkten Temperaturmessung wird als Arbeitsterminal bezeichnet, und das Terminal wird als Kaltterminal bezeichnet, auch Referenzterminal genannt. Bei einer Temperatur differenz zwischen dem Arbeitsende und dem Referenzende wird in der Schleife ein thermischer Strom erzeugt. Schließen Sie das Anzeigemessgerät an, das Messgerät zeigt den entsprechenden Temperaturwert der vom Thermoelement erzeugten thermo elektro motorischen Kraft an. Die thermo elektromotorische Kraft des Mantel thermoelements nimmt mit steigender Temperatur der Messklemme zu. Die Größe der thermoele ktromotorischen Kraft hängt nur vom Material des Thermoelement leiters und der Temperatur differenz zwischen den beiden Enden ab und hat nichts mit der Länge und dem Durchmesser der Thermoelektrode zu tun. Das Konstruktionsprinzip des Panzer thermoelements besteht darin, dass es aus einem Leiter, einem hochisolierenden Magnesiumoxid und einem Edelstahl-Schutzrohr mit Außenmantel besteht, die mehrfach am Stück gezogen werden. Gepanzerte Thermoelement produkte bestehen hauptsächlich aus Anschlussdose, Klemmenblock und gepanzertem Thermoelement. Es wird auch von verschiedenen Installation befestigungen zusammen.

Hauptmerkmale des gepanzerten Thermoelements

Das gepanzerte Thermoelement ist das am häufigsten verwendete Temperaturmessgerät in der Temperaturmessung. Seine Hauptmerkmale sind ein großer Temperatur messbereich, eine relativ stabile Leistung, eine einfache Struktur, eine gute dynamische Reaktion und die Möglichkeit, elektrische 4-20-mA-Signale aus der Ferne zu übertragen, was für die automatische Steuerung und die zentrale Steuerung praktisch ist. Darüber hinaus ist die thermische Reaktionszeit kurz, was dynamische Fehler reduziert; Kann für Installation und Gebrauch gebogen werden; Großer Messbereich; Hohe mechanische Festigkeit und gute Druckfestigkeit sind die Vorteile gepanzerter Thermoelemente.
