Funktion und Klassifizierung von Temperatursensoren für Klimaanlagen
Schlüsselwörter:
Innentemperatursensor, Temperatursensor der Innenverdampferleitung, Temperatursensor der Kondensatorleitung, Abgastemperatursensor des Kompressors, Fehlererkennung des Temperatursensors
Funktion und Klassifizierung von Temperatursensoren für Klimaanlagen

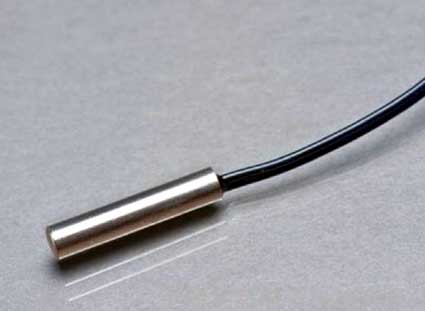

Art und Funktion des NTC-Temperatursensors der Klimaanlage.
1. Innentemperatursensor
Es ist im Lufteinlass des Verdampfers in der Klimaanlage installiert und wird von Kunststoffteilen getragen. Es kann verwendet werden, um festzustellen, ob die Innentemperatur den eingestellten Wert erreicht. Seine Rolle ist wie folgt.
1> Dient zum automatischen Steuern der Umgebungstemperatur während des Heizens oder Kühlens.
2> dient zur Steuerung des Betriebs der elektrischen Zusatzheizung beim Heizen.
2. Temperatursensor der Verdampferrohrleitung in Innenräumen. Es ist in der Innenverdampferleitung installiert. Die Außenseite ist in Metallrohren verpackt, die in direktem Kontakt mit der Rohrleitung stehen, sodass die gemessene Temperatur nahe an der Verdunstung des Kühlsystems liegt. Seine Funktion ist wie folgt.
1> Prozesskontrolle während der Sommerkühlung. (Verhinderung von unzureichendem Kältemittel im System oder Zuckerguss im Innenverdampfer)
2> Wird zur Kontrolle des Kaltschutzes während der Winterheizung verwendet.
3> dient zur Steuerung der Drehzahl des Innenlüftermotors.
4> Zusammenarbeit mit dem Einzelchip-Mikrocomputer zur Realisierung der Fehlerselbstdiagnose.
5> unterstützt das Abtauen des Außengeräts während des Erhitzens.
3. Umgebungstemperatursensor im Freien.
Es ist am Kühler des Außengeräts montiert. Unterstützt von Kunststoffteilen zur Erfassung der Umgebungstemperatur im Freien. Seine Hauptaufgabe ist wie folgt.
1> Dient zum Steuern der Drehzahl des Außenlüftermotors während des Kühlens oder Heizens.
2> Wenn die Außentemperatur zu niedrig oder zu hoch ist, wird sie zur Steuerung des Systems für den automatischen Schutz verwendet.
4. Temperatursensor der Außenkondensatorleitung.
Es ist am Kühler einer Außenmaschine montiert und mit Metallrohren gefüllt, um die Temperatur von Außenrohren zu erfassen. Seine Hauptfunktionen sind wie folgt.
1> Beim Heizen wird es zum Auftauen von Außenmaschinen verwendet.
2> Kühlung oder Heizung zum Überhitzungs- oder Frostschutz.
5. Abgastemperatursensor des Kompressors des Außengeräts
Es wird am Auspuffrohr des Außenkompressors installiert und mit Metallrohren verpackt. Seine Hauptfunktionen sind wie folgt.
1> Wenn die Temperatur des Kompressorauspuffrohrs zu hoch ist, wird es zum automatischen Schutz des Steuerungssystems verwendet.
2> In einer Frequenzumrichter-Klimaanlage wird sie verwendet, um den Öffnungsgrad des elektronischen Expansionsventils und den Anstieg und Abfall der Betriebsfrequenz des Kompressors zu steuern.
Fehlererkennung des Temperatursensors der Klimaanlage.
1. Online-Erkennung von Temperatursensoren.
Die Platine im Innenmotor wird vom festen Modul entfernt, und dann werden verschiedene Komponenten angeschlossen. Schalten Sie die Stromversorgung ein und überprüfen Sie den Temperatursensor der Klimaanlage, um festzustellen, ob die an den Mikroprozessor gesendete Spannung normal ist. Es kann beurteilt werden, ob der Temperatursensor gut ist oder nicht. Es ist anzumerken, dass bei der Straßenerkennung auf die persönliche Sicherheit geachtet werden sollte.

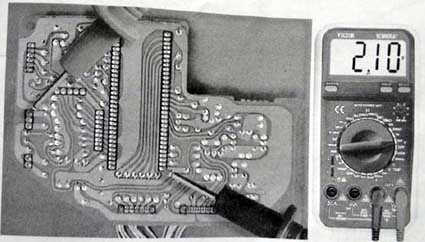

Die Verwendung eines Multimeters zur Erkennung des Temperatursensors sollte an der Lötstelle auf der Rückseite der Computerplatine erfolgen. Erden Sie die schwarze Messleitung des Multimeters, schließen Sie die rote Messleitung an die Lötstelle des Temperatursensors an und wählen Sie die 20-V-Spannungsdatei für die Gangposition des Multimeters aus. Unter normalen Umständen sollte die vom Innentemperatursensor an den Mikroprozessor gesendete Spannung etwa 2 V betragen. Wenn der Sensor beschädigt ist, beträgt der gemessene Spannungswert 0V. Der vom Verdampferleitungstemperatursensor an den Mikroprozessor gesendete Spannungswert sollte etwa 3 V betragen. Wenn der Sensor beschädigt ist, beträgt der gemessene Wert 0V. Wenn der gemessene Messspannungswert 0 V beträgt, ist der externe Sensor beschädigt und sollte ersetzt werden.

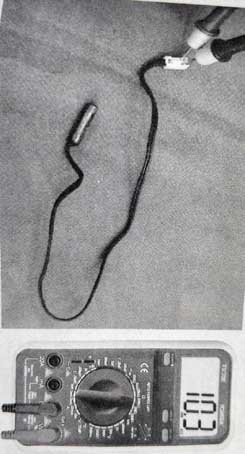

2. Unterbrechungserkennung des Temperatursensors.
Zusätzlich zur Straßenerkennung sollten Temperatursensoren auch eine Leerlauferkennung sein, um ihren Widerstand unter verschiedenen Temperaturbedingungen zu messen. Auf diese Weise können wir beurteilen, ob der Temperatursensor gut ist oder nicht. Erkennungsmethoden wie die Online-Erkennung werden mit einem Multimeter gemessen.
Die Erkennungsmethode ist dieselbe wie die Straßenerkennung, die mit einem Multimeter gemessen wird.
Wenn der Widerstandswert des Temperatursensors immer sehr groß ist und unendlich ist, fällt der Temperatursensor aus. Wenn die Leerlauferkennung des Temperatursensors normal ist und der Pin-Spannungswert bei der Stromkreiserkennung zu hoch oder zu niedrig ist, sollte der Schaltungsteil weiter erkannt und Fehler behoben werden.
