Función y clasificación de los sensores de temperatura del aire acondicionado
Tipo y función del sensor de temperatura NTC del aire acondicionado.

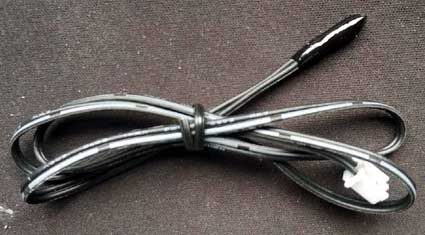

1. Sensor de temperatura interior
Se instala en la entrada de aire del evaporador en el aire acondicionado, con el apoyo de piezas de plástico, y se puede utilizar para detectar si la temperatura interior alcanza el valor establecido. Su papel es el siguiente.
1> Se utiliza para controlar automáticamente la temperatura ambiente interior durante la calefacción o la refrigeración.
2> utilizado para controlar el funcionamiento del calentador eléctrico auxiliar cuando se calienta.

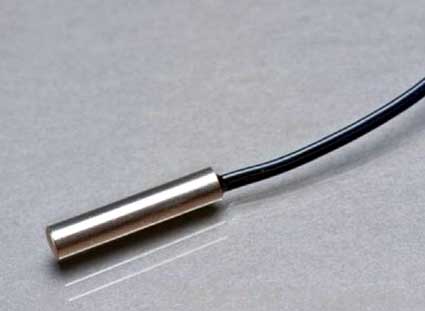

2. Sensor de temperatura de la tubería del evaporador interior. Se instala en la tubería del evaporador interior. El exterior está empaquetado en tubos de metal, que están en contacto directo con la tubería, por lo que la temperatura medida está cerca de la evaporación del sistema de refrigeración. Su función es la siguiente.
1> Control de proceso durante el enfriamiento de verano. (Prevención de refrigerante insuficiente en el sistema o escarcha en el evaporador interior)
2> Utilizado para el control del viento anti-frío durante la calefacción de invierno.
3> se utiliza para controlar la velocidad del motor del ventilador interior.
4> coopera con el microordenador de un solo chip para realizar el autodiagnóstico de fallas.
5> ayuda a descongelar la unidad exterior durante el calentamiento.
3. Sensor de temperatura ambiente exterior.
Está montado en el radiador de la unidad exterior. Compatible con piezas de plástico para detectar la temperatura ambiente exterior. Su papel principal es el siguiente.
1> Se utiliza para controlar la velocidad del motor del ventilador exterior durante el enfriamiento o la calefacción.
2> Cuando la temperatura exterior es demasiado baja o demasiado alta, se utiliza para controlar el sistema para protección automática.
4. Sensor de temperatura de la línea del condensador exterior.
Se monta en el radiador de la máquina exterior y se embala con tubos metálicos para detectar la temperatura de los tubos exteriores. Sus funciones principales son las siguientes.
1> Al calentar, se utiliza para descongelar máquinas al aire libre.
2> Refrigeración o calefacción para protección contra sobrecalentamiento o protección anticongelante.
5. Sensor de temperatura de escape del compresor de la unidad exterior
Se instala en el tubo de escape del compresor exterior y se empaqueta con un tubo de metal. Sus funciones principales son las siguientes.
1> Cuando la temperatura del tubo de escape del compresor es demasiado alta, se utiliza para la protección automática del sistema de control.
2> En el acondicionador de aire del convertidor de frecuencia, se utiliza para controlar el grado de apertura de la válvula de expansión electrónica y el aumento y la caída de la frecuencia de funcionamiento del compresor.
Detección de fallas del sensor de temperatura del aire acondicionado.
1. Detección en línea de sensores de temperatura.
La PCB en el motor principal de interior se retira del módulo fijo y luego se conectan varios componentes. Encienda la alimentación y verifique el sensor de temperatura del aire acondicionado para ver si el voltaje que envía al microprocesador es normal. Puede juzgar si el sensor de temperatura es bueno o no. Vale la pena señalar que se debe prestar atención a la seguridad personal cuando se realiza la detección de carreteras.

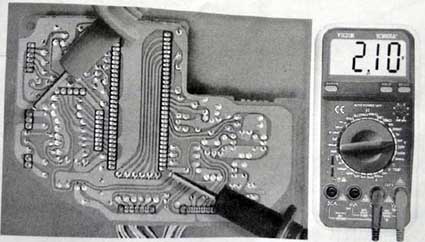

El uso del multímetro para detectar el sensor de temperatura debe realizarse en la unión de soldadura en la parte posterior de la placa de la computadora. Conecte a tierra el cable de prueba negro del multímetro, conecte el cable de prueba rojo a la unión de soldadura del sensor de temperatura y seleccione el archivo de voltaje de 20 V para la posición del engranaje del multímetro. En circunstancias normales, el voltaje enviado por el sensor de temperatura interior al microprocesador debe ser de aproximadamente 2V. Si el sensor está dañado, el valor de voltaje medido es 0V. El valor de voltaje enviado al microprocesador por el sensor de temperatura de la línea del evaporador debe ser de aproximadamente 3V. Si el sensor está dañado, el valor medido es 0V. Cuando el valor de voltaje de detección medido es 0V, el sensor externo está dañado y debe reemplazarse.

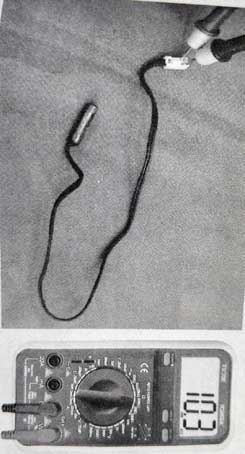

2. Detección de circuito abierto del sensor de temperatura.
Además de la detección de carreteras, los sensores de temperatura también deben ser de circuito abierto para medir su resistencia en diferentes condiciones de temperatura. De esta manera, podemos juzgar si el sensor de temperatura es bueno o no. Los métodos de detección, como la detección en línea, se miden por multímetro.
El método de detección es el mismo que el de la carretera, que se mide con un multímetro.
Si el valor de resistencia del sensor de temperatura siempre es muy grande y tiende a infinito, entonces el sensor de temperatura falla. Si la detección de circuito abierto del sensor de temperatura es normal, y el valor del voltaje del pin es demasiado alto o demasiado bajo en la detección del circuito, la parte del circuito debe detectarse más y solucionarse.
