Einführung des Unterschieds zwischen EK-Thermoelement und PT100-Waermewiderstand
Schlüsselwörter: Thermoelement, PT100-Wärmewiderstand, Funktionsprinzip des Thermoelements, Funktionsprinzip des PT100-Wärmewiderstands, Thermoelementtypen, Struktur des Thermoelements
Das heißt, die beiden Enden der Leiter unterschiedlicher Zusammensetzung sind zu einer Schleife verbunden, und wenn die Temperaturen der beiden Anschlüsse unterschiedlich sind, wird in der Schleife ein physikalisches Phänomen des thermischen Stroms erzeugt. Die Vorteile sind:
1> Die Messgenauigkeit ist hoch. Da das Thermoelement in direktem Kontakt mit dem zu prüfenden Objekt steht, wird es vom Zwischenmedium nicht beeinflusst.
2> Breiter Messbereich. Häufig verwendete Thermoelemente können kontinuierlich von -50 bis +1600 ° C gemessen werden. Einige spezielle Thermoelemente können -269 ° C (wie Gold-Eisen-Nickel-Chrom) bis +2800 ° C (wie Wolfram-Wismut) messen.
3> einfache Struktur, einfach zu bedienen. Thermoelemente bestehen normalerweise aus zwei verschiedenen Drähten und sind nicht durch Größe und Öffnung begrenzt. Sie haben eine Schutzhülle und sind sehr bequem zu bedienen.
1. Das Grundprinzip der Thermoelement-Temperaturmessung
Zwei Arten von Leitern oder Halbleitern A und B werden zu einem geschlossenen Stromkreis zusammengeschweißt, wie in Abbildung 2-1-1 dargestellt.
Wenn zwischen den beiden Befestigungspunkten 1 und 2 der Leiter A und B ein Temperaturunterschied besteht.
Zwischen den beiden wird eine elektromotorische Kraft erzeugt, die in der Schleife einen Strom von einer Größe bildet. Dieses Phänomen wird als thermoelektrischer Effekt bezeichnet.
Thermoelemente nutzen diesen Effekt zum Arbeiten.
2. Arten und Strukturbildung von Thermoelementen
(1) Arten von Thermoelementen
Häufig verwendete Thermoelemente können in zwei Kategorien unterteilt werden: Standard-Thermoelemente und Nicht-Standard-Thermoelemente. Das als Standardthermoelement bezeichnete Thermoelement bezieht sich auf ein Thermoelement, dessen nationaler Standard die Beziehung zwischen seinem thermoelektrischen Potential und seiner Temperatur, dem zulässigen Fehler und einer einheitlichen Standardindextabelle spezifiziert. Es verfügt über ein damit kompatibles Anzeigeinstrument. Nicht standardisierte Thermoelemente sind standardisierten Thermoelementen hinsichtlich Anwendungsbereich oder Größe unterlegen und haben im Allgemeinen keine einheitliche Indexierungstabelle, die hauptsächlich zur Messung in bestimmten besonderen Anlässen verwendet wird.
Standardisierte Thermoelemente Seit dem 1. Januar 1988 werden Thermoelemente und Wärmewiderstände gemäß den internationalen IEC-Normen hergestellt. Die sieben standardisierten Thermoelemente S, B, E, K, R, J, T sind Chinas einheitliches Design-Thermoelement.

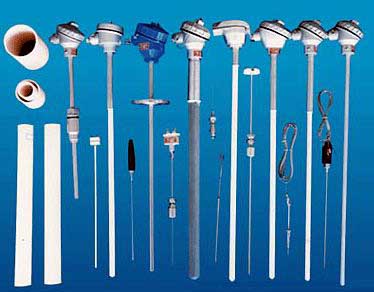

(2) Aufbau des Thermoelements Um einen zuverlässigen und stabilen Betrieb des Thermoelements zu gewährleisten, sind seine strukturellen Anforderungen wie folgt:
1> Das Schweißen der beiden heißen Elektroden, aus denen das Thermoelement besteht, muss fest sein.
2> Die beiden heißen Elektroden sollten gut voneinander isoliert sein, um Kurzschlüsse zu vermeiden.
3> Die Verbindung zwischen dem Kompensationsdraht und dem freien Ende des Thermoelements sollte bequem und zuverlässig sein.
4> Die Schutzhülle sollte sicherstellen, dass die heiße Elektrode ausreichend von schädlichen Medien isoliert ist.
3. Temperaturkompensation der Vergleichsstelle des Thermoelements
Weil Thermoelementmaterialien im Allgemeinen teurer sind (insbesondere bei Verwendung von Edelmetallen) und der Temperaturmesspunkt weit vom Messgerät entfernt ist. Um das Thermoelementmaterial zu sparen und die Kosten zu senken, wird der Kompensationsdraht normalerweise verwendet, um das kalte Ende (freies Ende) des Thermoelements zu einem relativ stabilen Temperaturkontrollraum zu verlängern und mit dem Zähleranschluss zu verbinden. Es muss darauf hingewiesen werden, dass die Rolle des Thermoelementkompensationsdrahtes nur die heiße Elektrode verlängert und das kalte Ende des Thermoelements zum Zähleranschluss des Kontrollraums bewegt. Es beseitigt nicht die Auswirkung von Temperaturänderungen an der Vergleichsstelle auf die Temperaturmessung und kompensiert nicht. Daher sind andere Korrekturmethoden erforderlich, um den Einfluss der Vergleichsstellen-Temperatur t0 ≠ 0 ° C auf die Temperaturmessung zu kompensieren.
Bei Verwendung eines Thermoelement-Ausgleichsleiters muss auf die Typanpassung geachtet werden, die Polarität darf nicht falsch angeschlossen werden und die Temperatur des Ausgleichsleiters und des Thermoelement-Verbindungsende darf 100 ° C nicht überschreiten.
PT100 Wärmewiderstand
Der Wärmewiderstand ist der am häufigsten verwendete Temperaturdetektor in der mittleren bis niedrigen Temperaturzone. Die Hauptmerkmale sind hohe Messgenauigkeit und stabile Leistung. Unter diesen hat der Platin-Wärmewiderstand die höchste Messtemperatur und wird nicht nur häufig in der industriellen Temperaturmessung verwendet, sondern auch zu einem Standardreferenzinstrument gemacht.
1. Prinzip und Material der thermischen Widerstandstemperaturmess
Die Thermistortemperaturmessung basiert auf der Tatsache, dass der Widerstandswert eines Metallleiters mit steigender Temperatur zunimmt. Die meisten Wärmewiderstände bestehen aus reinen Metallmaterialien, und die am häufigsten verwendeten sind Platin und Kupfer. Zusätzlich wurde eine Wärmebeständigkeit unter Verwendung von Materialien wie Nickel, Mangan und Tantal hergestellt.
2, die Art des Wärmewiderstands
1) Gewöhnlicher Wärmewiderstand
Aus dem Temperaturmessprinzip des Wärmewiderstands wird die Änderung der gemessenen Temperatur direkt durch die Änderung des Widerstands des Wärmewiderstands gemessen. Daher können Schwankungen des Widerstands verschiedener Drähte, wie z. B. der Zuleitungen des Wärmewiderstandskörpers, die Temperaturmessung beeinflussen.
2) Gepanzerter Wärmewiderstand
Der gepanzerte Wärmewiderstand ist ein fester Körper, der aus einem Temperaturerfassungselement (Widerstand), einem Anschlussdraht, einem Isoliermaterial und einer Edelstahlbuchse besteht. Sein Außendurchmesser beträgt im Allgemeinen φ2 - φ8mm und das Minimum ist φmm. Gegenüber dem normalen Wärmewiderstand bietet es die folgenden Vorteile:
1> kleines Volumen, kein Luftspalt im Inneren, thermische Trägheit, kleine Messverzögerung;
2> gute mechanische Eigenschaften, Vibrationsfestigkeit, Schlagfestigkeit;
3> kann zur einfachen Installation gebogen werden
4> lange Lebensdauer.
3) Wärmewiderstand der Stirnfläche
Das Temperaturerfassungselement für den Wärmewiderstand der Endfläche wird von einem speziell behandelten Widerstandsdraht umwickelt und nahe der Endfläche des Thermometers platziert. Verglichen mit dem allgemeinen axialen Wärmewiderstand kann er die tatsächliche Temperatur der getesteten Stirnfläche korrekter und schneller wiedergeben und eignet sich zur Messung der Endflächentemperatur der Lagerbuchse und anderer Teile.
4) Druckfeste Wärmebeständigkeit
Der druckfeste Wärmewiderstand begrenzt das explosive Gemischgas in seiner Hülle aufgrund des Einflusses von Funken oder Lichtbogen durch eine spezielle Anschlussdose auf die Anschlussdose. Die Produktionsstätte führt nicht zu einer Überexplosion. Der explosionsgeschützte Wärmewiderstand kann zur Temperaturmessung in explosionsgefährdeten Bereichen verwendet werden, in denen der Bla-B3c-Wert explosionsgefährlich ist.
Pt100: Wird für Wärmewiderstand, Thermoelement, Serientemperaturinstrument, Temperaturtransmitter, Druckdifferenzdrucktransmitter, Heißkanalheizung, Kompensationskabel, Steuerkabel usw. verwendet.
Cu50: Für Wärmewiderstand, Wärmewiderstandsthermometer, Wärmewiderstandskalibrator, Wärmewiderstandssimulator - Kupferwärmewiderstandssimulator, Kupferwärmewiderstand, gepanzerter Wärmewiderstand.
Die Messtemperaturen pt100 und cu50 sind unterschiedlich, der PT100 misst den Hochtemperaturpunkt und der CU50 misst den Temperaturtiefpunkt.
EK Thermoelement
Thermoelemente sind eine der am häufigsten verwendeten Temperaturmesskomponenten in der Industrie. Das Funktionsprinzip von Thermoelementen basiert auf dem Seeback-Effekt.Das heißt, die beiden Enden der Leiter unterschiedlicher Zusammensetzung sind zu einer Schleife verbunden, und wenn die Temperaturen der beiden Anschlüsse unterschiedlich sind, wird in der Schleife ein physikalisches Phänomen des thermischen Stroms erzeugt. Die Vorteile sind:
1> Die Messgenauigkeit ist hoch. Da das Thermoelement in direktem Kontakt mit dem zu prüfenden Objekt steht, wird es vom Zwischenmedium nicht beeinflusst.
2> Breiter Messbereich. Häufig verwendete Thermoelemente können kontinuierlich von -50 bis +1600 ° C gemessen werden. Einige spezielle Thermoelemente können -269 ° C (wie Gold-Eisen-Nickel-Chrom) bis +2800 ° C (wie Wolfram-Wismut) messen.
3> einfache Struktur, einfach zu bedienen. Thermoelemente bestehen normalerweise aus zwei verschiedenen Drähten und sind nicht durch Größe und Öffnung begrenzt. Sie haben eine Schutzhülle und sind sehr bequem zu bedienen.
1. Das Grundprinzip der Thermoelement-Temperaturmessung
Zwei Arten von Leitern oder Halbleitern A und B werden zu einem geschlossenen Stromkreis zusammengeschweißt, wie in Abbildung 2-1-1 dargestellt.
Wenn zwischen den beiden Befestigungspunkten 1 und 2 der Leiter A und B ein Temperaturunterschied besteht.
Zwischen den beiden wird eine elektromotorische Kraft erzeugt, die in der Schleife einen Strom von einer Größe bildet. Dieses Phänomen wird als thermoelektrischer Effekt bezeichnet.
Thermoelemente nutzen diesen Effekt zum Arbeiten.
2. Arten und Strukturbildung von Thermoelementen
(1) Arten von Thermoelementen
Häufig verwendete Thermoelemente können in zwei Kategorien unterteilt werden: Standard-Thermoelemente und Nicht-Standard-Thermoelemente. Das als Standardthermoelement bezeichnete Thermoelement bezieht sich auf ein Thermoelement, dessen nationaler Standard die Beziehung zwischen seinem thermoelektrischen Potential und seiner Temperatur, dem zulässigen Fehler und einer einheitlichen Standardindextabelle spezifiziert. Es verfügt über ein damit kompatibles Anzeigeinstrument. Nicht standardisierte Thermoelemente sind standardisierten Thermoelementen hinsichtlich Anwendungsbereich oder Größe unterlegen und haben im Allgemeinen keine einheitliche Indexierungstabelle, die hauptsächlich zur Messung in bestimmten besonderen Anlässen verwendet wird.
Standardisierte Thermoelemente Seit dem 1. Januar 1988 werden Thermoelemente und Wärmewiderstände gemäß den internationalen IEC-Normen hergestellt. Die sieben standardisierten Thermoelemente S, B, E, K, R, J, T sind Chinas einheitliches Design-Thermoelement.
(2) Aufbau des Thermoelements Um einen zuverlässigen und stabilen Betrieb des Thermoelements zu gewährleisten, sind seine strukturellen Anforderungen wie folgt:
1> Das Schweißen der beiden heißen Elektroden, aus denen das Thermoelement besteht, muss fest sein.
2> Die beiden heißen Elektroden sollten gut voneinander isoliert sein, um Kurzschlüsse zu vermeiden.
3> Die Verbindung zwischen dem Kompensationsdraht und dem freien Ende des Thermoelements sollte bequem und zuverlässig sein.
4> Die Schutzhülle sollte sicherstellen, dass die heiße Elektrode ausreichend von schädlichen Medien isoliert ist.
3. Temperaturkompensation der Vergleichsstelle des Thermoelements
Weil Thermoelementmaterialien im Allgemeinen teurer sind (insbesondere bei Verwendung von Edelmetallen) und der Temperaturmesspunkt weit vom Messgerät entfernt ist. Um das Thermoelementmaterial zu sparen und die Kosten zu senken, wird der Kompensationsdraht normalerweise verwendet, um das kalte Ende (freies Ende) des Thermoelements zu einem relativ stabilen Temperaturkontrollraum zu verlängern und mit dem Zähleranschluss zu verbinden. Es muss darauf hingewiesen werden, dass die Rolle des Thermoelementkompensationsdrahtes nur die heiße Elektrode verlängert und das kalte Ende des Thermoelements zum Zähleranschluss des Kontrollraums bewegt. Es beseitigt nicht die Auswirkung von Temperaturänderungen an der Vergleichsstelle auf die Temperaturmessung und kompensiert nicht. Daher sind andere Korrekturmethoden erforderlich, um den Einfluss der Vergleichsstellen-Temperatur t0 ≠ 0 ° C auf die Temperaturmessung zu kompensieren.
Bei Verwendung eines Thermoelement-Ausgleichsleiters muss auf die Typanpassung geachtet werden, die Polarität darf nicht falsch angeschlossen werden und die Temperatur des Ausgleichsleiters und des Thermoelement-Verbindungsende darf 100 ° C nicht überschreiten.
PT100 Wärmewiderstand
Der Wärmewiderstand ist der am häufigsten verwendete Temperaturdetektor in der mittleren bis niedrigen Temperaturzone. Die Hauptmerkmale sind hohe Messgenauigkeit und stabile Leistung. Unter diesen hat der Platin-Wärmewiderstand die höchste Messtemperatur und wird nicht nur häufig in der industriellen Temperaturmessung verwendet, sondern auch zu einem Standardreferenzinstrument gemacht.
1. Prinzip und Material der thermischen Widerstandstemperaturmess
Die Thermistortemperaturmessung basiert auf der Tatsache, dass der Widerstandswert eines Metallleiters mit steigender Temperatur zunimmt. Die meisten Wärmewiderstände bestehen aus reinen Metallmaterialien, und die am häufigsten verwendeten sind Platin und Kupfer. Zusätzlich wurde eine Wärmebeständigkeit unter Verwendung von Materialien wie Nickel, Mangan und Tantal hergestellt.
2, die Art des Wärmewiderstands
1) Gewöhnlicher Wärmewiderstand
Aus dem Temperaturmessprinzip des Wärmewiderstands wird die Änderung der gemessenen Temperatur direkt durch die Änderung des Widerstands des Wärmewiderstands gemessen. Daher können Schwankungen des Widerstands verschiedener Drähte, wie z. B. der Zuleitungen des Wärmewiderstandskörpers, die Temperaturmessung beeinflussen.
2) Gepanzerter Wärmewiderstand
Der gepanzerte Wärmewiderstand ist ein fester Körper, der aus einem Temperaturerfassungselement (Widerstand), einem Anschlussdraht, einem Isoliermaterial und einer Edelstahlbuchse besteht. Sein Außendurchmesser beträgt im Allgemeinen φ2 - φ8mm und das Minimum ist φmm. Gegenüber dem normalen Wärmewiderstand bietet es die folgenden Vorteile:
1> kleines Volumen, kein Luftspalt im Inneren, thermische Trägheit, kleine Messverzögerung;
2> gute mechanische Eigenschaften, Vibrationsfestigkeit, Schlagfestigkeit;
3> kann zur einfachen Installation gebogen werden
4> lange Lebensdauer.
3) Wärmewiderstand der Stirnfläche
Das Temperaturerfassungselement für den Wärmewiderstand der Endfläche wird von einem speziell behandelten Widerstandsdraht umwickelt und nahe der Endfläche des Thermometers platziert. Verglichen mit dem allgemeinen axialen Wärmewiderstand kann er die tatsächliche Temperatur der getesteten Stirnfläche korrekter und schneller wiedergeben und eignet sich zur Messung der Endflächentemperatur der Lagerbuchse und anderer Teile.
4) Druckfeste Wärmebeständigkeit
Der druckfeste Wärmewiderstand begrenzt das explosive Gemischgas in seiner Hülle aufgrund des Einflusses von Funken oder Lichtbogen durch eine spezielle Anschlussdose auf die Anschlussdose. Die Produktionsstätte führt nicht zu einer Überexplosion. Der explosionsgeschützte Wärmewiderstand kann zur Temperaturmessung in explosionsgefährdeten Bereichen verwendet werden, in denen der Bla-B3c-Wert explosionsgefährlich ist.
Pt100: Wird für Wärmewiderstand, Thermoelement, Serientemperaturinstrument, Temperaturtransmitter, Druckdifferenzdrucktransmitter, Heißkanalheizung, Kompensationskabel, Steuerkabel usw. verwendet.
Cu50: Für Wärmewiderstand, Wärmewiderstandsthermometer, Wärmewiderstandskalibrator, Wärmewiderstandssimulator - Kupferwärmewiderstandssimulator, Kupferwärmewiderstand, gepanzerter Wärmewiderstand.
Die Messtemperaturen pt100 und cu50 sind unterschiedlich, der PT100 misst den Hochtemperaturpunkt und der CU50 misst den Temperaturtiefpunkt.
